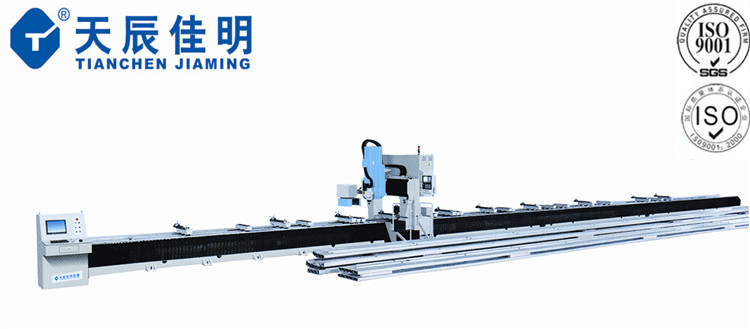

四轴数控龙门加工中心 LGZS25008
作者:天辰铝机 时间：2022-07-21 14:18:25
设备简介：
1.采用意大利原装高速电机主轴，该设备具有四个伺服控制轴，可以完成复杂的四轴联动加工；
2.采用龙门移动式结构布局，减小占地面积增加整机灵活性和结构钢性，配置12刀位旋转刀具库，可完成自动换刀；
3.采用先进的德国西门子数控系统、伺服电机，配以高品质滚珠丝杠、精密齿条、直线导轨，确保设备加工精度和可靠性；
4.采用高品质的工业专用计算机控制系统，具有良好的用户操作界面、图形显示以及加工跟踪界面，真正实现 所见即所得。
主要规格及技术参数：
行程 | 纵向行程（X轴） | 25000mm | 加工范围 | X轴 | 25000mm |
横向行程（Y轴） | 1120mm | Y轴（主轴竖直状态） | 1120mm | ||
垂直行程（Z轴） | 625mm | 主轴水平（±90°）时 主轴中心到工作台面距离 | -5～550mm | ||
A轴行程（主轴摆动轴） | -90°～0～+90° | 主轴水平（±90°）时 主轴端最大间距 | 740mm | ||
工作台 | 工作台形式 | 可移动式 | 主轴竖直时轴端距工作台最大距离 | 430mm | |
工作数量 | 24个 | 主轴 | 主轴锥孔/刀柄规格 | HSK63F No. | |
快速移动速度 | X轴移动速度 | 55m/min | 主轴电机功率 | 10Kw | |
Y轴移动速度 | 30m/min | 主轴最大输出扭矩/转速 | 12.3/7000N.m | ||
Z轴移动速度 | 20m/min | 主轴最高转速 | 2000r/min | ||
A轴移动速度 | 16.5r/min | X/Y/Z/A轴进给电机扭矩 | 20*2/11/20/3.5N.m | ||
刀库 | 刀库容量 | 12把（可完成自动换刀） | 其它 | 气源压力 | 5-6（kgf/cm²) |
NC系统 | 西门子或FANUC数控系统 | 润滑油箱容量 | 3L | ||
电器总容量 | 20kV/A | ||||
机床重量 | 23000kg | ||||
