设备特点:
1该机床用于铝门窗的各类型孔、榫槽、流水槽等的仿形加工。
2采用仿形模板和辅助定位两种仿形方式。
3使用脚踏开关控制压紧气缸,安全可靠。
4可用于门窗锁孔、槽的加工。

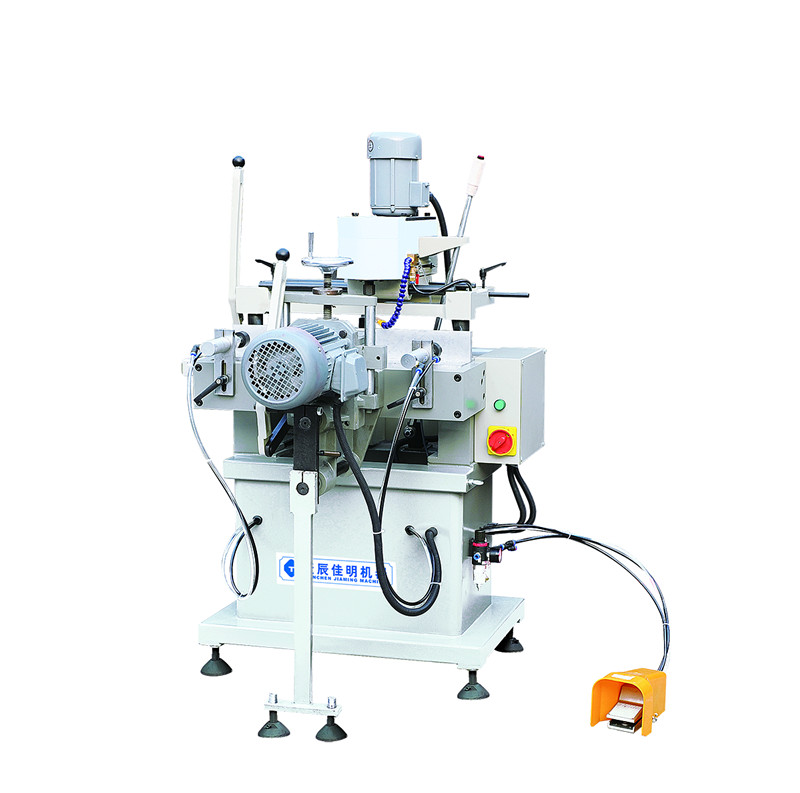

本机用来加工铝型材门窗的各类型孔、榫槽、流水口,并可适用于 门窗锁孔、槽的加工( 16mm五金槽口的执手安装孔)。结构紧凑,体积小,型材夹紧采用气压传动。靠模调整更换简单,适应范围广,效率高,可实现连续加工,操作简单安全。
主要规格及技术参数:
电 源: | 380v 50Hz | 工作气压: | 0.5~ 0.8MPa |
输入功率: | 1.85kw | 三孔钻头心距: | 21.5× 21.5 |
三孔钻头直径: | Φ 12 | 铣刀直径: | Φ 5、Φ 8 |
仿形范围: | 290× 90× 100mm (长×宽×深) | 耗气量: | 30L/min |
机床外形尺寸: | 4050×1130×1400mm(长宽高)(含拖料架长度 | 型孔尺寸误差: | ± 0.20mm |
加工面的直线度: | ± 0.1 mm | 切割型面粗糙度: | Ra12.5um |
