设备简介：

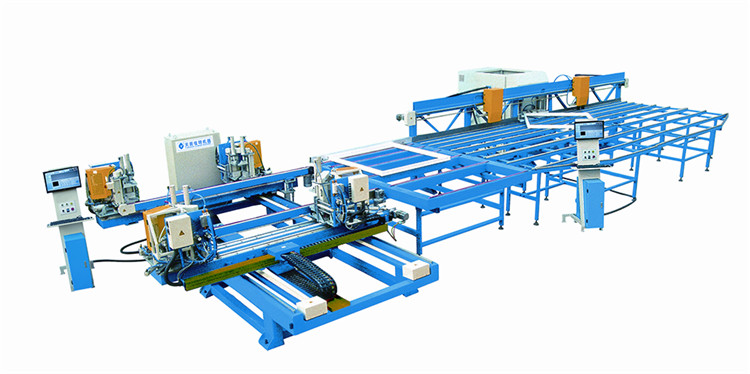

   SHQZ01塑料门窗焊接清理自动线主要用于制作欧洲标准的门窗，自动实现门窗的焊接、输送及角缝清理。

设备特点：

 *整机由焊接单元、输送机构、机械手及角缝清理单元组成 ，整机全部采用方轨、直线轴承运动副，精度高 ；

 *整机采用成套进口伺服系统，工业级计算机控制， 稳定性高；

 *可通过上位机自动编程及自动选择加工程序，柔性实现CAD/CAPP/CAM ；

 *可配置条码读码器，读取型材物料标识，获得加工数据；

 *整机焊接——输送——清角程序优化设计，效率高；

 *该自动线适合于满足大批量生产及较高企业形象的需求。

焊接单元特点：

 *机身卧式布置，采用增强刚性设计，平稳可靠

 *独有的定位、加热一体化结构，并采用方轨运动副，简洁、稳定、可靠

 *机头采用双同步带传动机构，定位精度高

 *机头采用强制同步焊接技术，焊接成品外观美观和焊接角强度高

 *可实现焊接尺寸自动补偿，焊接制品尺寸精度高

 *可快速更换型材专用磁吸垫板，提高工作效，专用出料机构，实现自动出料

 *根据用户需求，可实现窗框或窗扇的双层焊接 焊接后顺序输出、输送

角缝清理单元特点：

 *配置高效伺服系统，自动实现对塑料门窗的几乎全部焊缝的快速清理

 *清角机独有的快速转角到位结构和内定位结构，提升整机生产效率和焊接成品的准确定位

 *刀具安装机构采用气缸倒装方式，刚性好

 *采用高钢刀具设计和直线轴承运动副，清理效果达到欧洲门窗制作水准

 *可自动识别型材，自动转换加工程序

 *无须更换刀具可实现100余种型材的加工

 *可实现圆弧与直线插补，使清角美观

输送机构及机械手：

 *输送机构自动完成焊接后窗框或窗扇的输送

 *采用国际的双机械手设计，采用伺服驱动控制，方导轨运动副，生产效率高

 *独有的机械手夹持设计，自动实现焊接成品的准确夹持和快速送给到位，效率高
