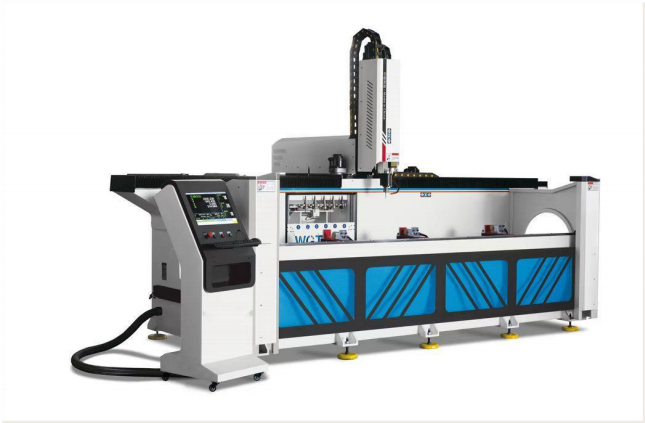

型材四轴光纤复合加工中心 TB-4000G

采用先进工业数控系统，友好人机界面，设备操作简便，性能可靠； 适用于工业铝型材，铜型材等轻质合金，以及 U-PVC 型材的加工；

一次装夹型材完成型材的光纤切割、铣削、钻孔、倒角等多功能精密 加工；床身采用高强度焊接结构，经热时效退火处理后确保整机高刚性和高 稳定性；采用进口高精度直线导轨副、滚珠丝杠、齿轮齿条及伺服电机，保证

运动平稳，具有较高的定位及加工精度；

加装光纤切割功能，可加工一些复杂异形槽孔切割速度快提供加工效 率。

工作台翻转功能，可完成型材的-90°至 +90° 的加工。

采用高品质高速电主轴确保加工稳定性，转动稳定噪音小，切削能力 强；

本机器把激光切割和精密加工完美融合，如在精密加工之前用激光切 割功能，可以迅速实现粗加工工艺，然后切换成精密加工功能大大提 高生产效率，软件中直接加入公装夹具自动避让功能。

3、设备配置

主轴电机：高速电主轴；

导轨：X、Y、Z 轴均采用高精密级直线导轨；

X 轴传动：均采用进口高精度齿轮齿条传动；

Z、Y 轴传动：采用进口高精密度滚珠丝杠传动；

工作夹具：4 组气动夹紧定位夹具；

驱动系统：采用进口全数字化交流无刷伺服驱动系统；

喷雾冷却系统：可配合加工程序使用；

手摇脉波发生器，方便对加工原点的对正和测量；

控制箱：主要电器元件、工控机、控制系统全部采用进口；

程序：可进行在线或离线编程；

设备夹持铣刀柄直径为 2~16（可选ER32 筒夹夹持铣刀柄直径为 2~20； 可调气动专用夹具确保设备高效率加工；
